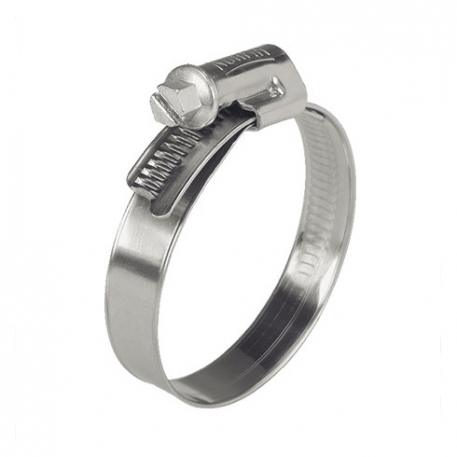

NORMACLAMP TORRO

Хомуты для шлангов с червячной резьбой в соответствии со стандартом DIN 3017.

Представляет собой многосекционный хомут для шлангов, рекомендуется для применения при высоких механических нагрузках. Благодаря его непрерывному совершенствованию, этот хомут по-прежнему устанавливает стандарты для современных конструкций червячных хомутов.

Характерная отличительная черта хомута NORMACLAMP TORRO — это несимметричный корпус, по которому сразу можно опознать настоящий хомут TORRO.

Характеристики

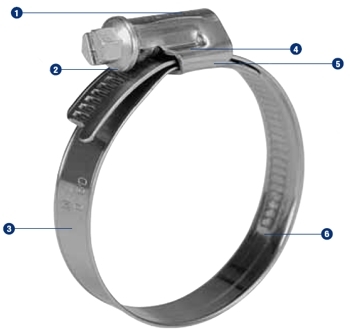

  1. Улучшенная конструкция несимметричного корпуса — равномерное распределение силы и надежный монтаж
  2. Винтовой подпятник — удобный монтаж благодаря фиксированному направлению ленты
  3. Клеймо с указанием диапазона применения хомута — предотвращение ошибок
  4. Короткое седло корпуса — равномерное давление по всей поверхности для лучшего уплотнения
  5. Несиметричный корпус — предотвращается смещение корпуса хомута во время затягивания
  6. Гладкая или отштампованная изнутри внутренняя сторона ленты — оптимальная защита шланга

Материалы

W1* W2* W3 W4 W5
x x x x x

* Компоненты не содержат хром VI.

Профили ленты

Ширина ленты 9 мм

  • W1 с гладкой внутренней поверхностью;
  • W2, W3, W4, W5 с продавленной внутренней поверхностью.

Ширина ленты 12 мм

  • W1, W2, W3 с гладкой внутренней поверхностью;
  • W4, W5 с продавленной внутренней поверхностью.

Винт

  W1 W2 W3 W4 W5
Крестовый шлиц SW7* + + - - -
Винт со шлицевой головкой SW7** - - + + +

* Ширина ленты 7,5 мм — SW6.

** Ширина ленты 16 мм — SW8.

Модульная система

Серия TORRO изготовлена по модульному принципу, благодаря чему с помощью некоторых принадлежностей возможно достижение дополнительных специальных свойств. Вы можете также комбинировать отдельные модули по вашему желанию.

Канавка

Канавка — это умное решение для предварительного позиционирования хомута NORMACLAMP TORRO на шланг. В этом случае овальное отверстие хомутной ленты находит сопряженную деталь на поверхности шланга. Благодаря этому, хомут надежно и точно фиксируется на шланге перед окончательным монтажом.

Преимущество:

  • Надежный предварительный монтаж на шланг.

Скоба

Скоба обеспечивает предварительное позиционирование хомута NORMACLAMP TORRO на шланг, благодаря чему он не смещается на заданной позиции во время складирования или транспортировки перед окончательным монтажом.

Преимущество:

  • Надежный предварительный монтаж на шланг.

Пружинная вставка

У этой версии хомута NORMACLAMP TORRO внутренняя сторона ленты оснащается пружинной вставкой, которая при затягивании подвергается предварительному натяжению, вследствие чего накопленная таким образом энергия обеспечивает длительный эффект автоматического подтягивания. Благодаря этому, даже при экстремальных температурах достигается еще достаточно большая радиальная зажимная сила.

Преимущества:

  • Автоматический эффект подтягивания при релаксации шланга;
  • Повышенная надежность уплотнения в широком диапазоне температур.

Отрывная головка

Отрывная головка отламывается при достижении допустимого крутящего момента, вследствие чего применение динамометрического ключа не требуется. После этого шлиц винта становится опять доступным, вследствие чего можно демонтировать и/или при необходимости подтягивать хомут.

Преимущества:

  • Оптимальный момент затяжки без специального инструмента;
  • Визуальный контроль процесса монтажа.

Предохранительное кольцо

Предохранительное кольцо NORMACLAMP TORRO представляет собой пластмассовое кольцо, просто установленное на головку винта хомута, с помощью которого монтаж значительно облегчается, так как отвертка больше не может соскальзывать. Предохранительное кольцо предоставляется для винтов с размером под ключ 7.

Преимущество:

  • При монтаже отвертка не соскальзывает с головки винта.

Винт с барашком

Винт с барашком NORMACLAMP TORRO, затягивается путем поворачивания барашка.

Преимущество:

  • Возможность ручного затягивания или ослабления хомута для шланга.

Предохранительный колпачок

Предохранительный колпачок NORMACLAMP TORRO предназначен для предотвращения ранений во время монтажа. Небольшой предохранительный наконечник, покрывающий конец ленты хомута, является одним из наших вкладов в технику безопасности.

Преимущество:

  • Предохранительный колпачок NORMACLAMP TORRO предоставляется для ширины ленты в 9 мм и 12 мм.

Просим обратить внимание на то, что не все принадлежности NORMACLAMP TORRO пригодны для всех областей применения.

Технические данные

Большая зажимная сила ленты и высокий разрывной крутящий момент

Новый хомут NORMACLAMP TORRO по прежнему отличаеться большими зажимными силами ленты, но по сравнению с изделиями конкурентов и предшедствующей моделью разрывные крутящие моменты значительно выше. Это, в свою очередь, обеспечивает высокую надежность монтажа.

Равномерное распределение зажимной силы хомута

Благодаря изменению конструкции была достигнута дальнейшая оптимизация равномерного распределения зажимной силы. Хомут точно прилегает к шлангу и обеспечивает оптимальное уплотнение.

Коррозионная стойкость

Материал Коррозионная стойкость при испытан в солевом тумане

W1 Мин. 144 ч
W2 Мин. 72 ч
W3 Мин. 200 ч
W4 Мин. 240 ч
W5 Мин. 400 ч

Применение в автомобильной промышленности

  • Соединительные линии охлаждающей воды;
  • Топливопроводы без давления и с давлением и вентиляционные линнии;
  • Маслопроводы;
  • Воздухопроводы, применяемые в вакууме и при избыточном давлении (например, системы турбонаддува).
Размеры и материалы

Обзор размеров, ширины ленты и материалов NORMACLAMP TORRO

Ширина
ленты (мм)
Обозн. Рабочий диаметр Упаков. единица B h L s s только W1 W1 W2 W3 W4 W5
мм дюйм
5 SGL 7-11/5 - - - - - - - - X - - -
5 SGL 11-19/5 - - - - - - - - - X - - -
7,5 TORRO 8-12/7,5 8-12 5/16-1/2 1000 11,5 9,2 17,6 0,6 - - X X - -
7,5- TORRO 10-16/7,5 10-16 3/8-5/8 1000 11,5 9,2 17,6 0,6 - - X X - -
7,5 TORRO 12-18/7,5 12-18 1/2-3/4 1000 11,5 9,2 17,6 0,6 - - X X - -
9 TORRO 8-12/9 8-12 5/16-1/2 1000 13,0 11,0 21,0 0,7 0,8 X - - - -
9 TORRO 8-16/9 8-16 5/16-5/8 1000 13,0 11,0 21,0 0,7 - - X X X X
9 TORRO 10-16/9 10-16 3/8-5/8 1000 13,0 11,0 21,0 0,7 0,8 X - - - -
9 TORRO 12-22/9 12-22 1/2-7/8 1000 13,0 11,0 24,0 0,7 - X X X X X
9 TORRO 16-27/9 16-2 5/8-1/16 1000 13,0 11,0 24,0 0,7 0,8 X X X X X
9 TORRO 20-32/9 20-32 3/4-1 1/4 1000 13,0 11,0 24,0 0,7 0,8 X X X X X
9 TORRO 25-40/9 25-40 1-1 5/8 1000 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 30-45/9 30-45 1 3/16-1 3/4 500 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 35-50/9 32-50 1 3/8-2 500 13,0 11,0 26,0 0,7 0,8 - X X X X
9 TORRO 40-60/9 40-60 1 5/8-2 3/8 250 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 50-70/9 50-70 2-2 3/4 250 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 60-80/9 60-80 2 3/8- 3 1/8 250 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 70-90/9 70-90 2 3/4- 3 1/2 250 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 80-100/9 80-100 3 1/8-4 200 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 90-110/9 90-110 3 1/2-4 3/8 200 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 100-120/9 100-120 4-4 3/4 250 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 110-130/9 110-130 4 3/8-5 1/8 200 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 120-140/9 120-140 4 3/4-5 1/2 200 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 130-150/9 130-150 5 1/8-5 7/8 200 13,0 11,0 26,0 0,7 0,8 X X X X X
9 TORRO 140-160/9 140-160 5 1/2-6 1/4 200 13,0 11,0 26,0 0,7 0,8 X X X X X
12 TORRO 16-27/12 16-27 5/8-1 1/16 500 14,6 12,5 30,0 0,8 0,8 X X X X X
12 TORRO 20-32/12 20-32 3/4-1 1/4 500 14,6 12,5 30,0 0,8 0,8 X X X X X
12 TORRO 25-40/12 25-40 1-1 5/8 500 14,6 12,5 30,0 0,8 1,0 X X X X X
12 TORRO 30-45/12 30-45 1 3/16-1 3/4 500 14,6 12,5 30,0 0,8 1,0 X X X X X
12 TORRO 35-50/12 32-50 1 3/8-2 500 14,6 12,5 30,0 0,8 1,0 - X X X X
12 TORRO 40-60/12 40-60 1 5/8-2 3/8 250 14,6 12,5 30,0 0,8 1,0 X X X X X
12 TORRO 50-70/12 50-70 2-2 3/4 250 14,6 12,5 30,0 0,8 1,0 X X X X X
12 TORRO 60-80/12 60-80 2 3/8-3 1/8 250 14,6 12,5 30,0 0,8 1,0 X X X X X
12 TORRO 70-90/12 70-90 2 3/4-3 1/2 250 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 80-100/12 80-100 3 1/8-4 100 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 90-110/12 90-110 3 1/2-4 3/8 100 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 100-120/12 100-120 4-4 3/4 100 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 110-130/12 110-130 4 3/8-5 1/8 100 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 120-140/12 120-140 4 3/4-5 1/2 100 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 130-150/12 130-150 5 1/8-5 7/8 100 14,6 12,5 36,0 0,8 1,0 X X X X X
12 TORRO 140-160/12 140-160 5 1/2-6 1/4 100 14,6 12,5 36,0 0,8 1,0 X X X X X

Другие размеры по запросу.

B — общая ширина в мм (корпус)

h — общая высота в мм (винт и корпус)

IK — картонная коробка промышленного назначения

L — общая длина в мм (винт и корпус)

s — толщина ленты в мм (лента хомута)

Таблица крутящих моментов

Ассортимент хомутов серии NORMACLAMP предоставляет оптимальное решение задач уплотнения во всех областях их применения. Охватывается целая гамма от стандартных изделий до специальных зажимов и хомутов для тяжелых условий применения.

TORRO 9 W1

Диаметр 8-12 10-16 12-18 12-22 16-27 20-32 25-40 30-45 35-50 40-60
AD 2,5 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5
LD макс. 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
PD 3,3 4 4 4 4 4 4 4 4 4
BD мин. 4 4,5 4,5 4,5 4,5 4,5 6 6 6 6

TORRO 9 W2

Диаметр 8-16 12-22 16-27 20-32 25-40 30-45 35-50 40-60
AD 2 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5 3 +0,5
LD макс. 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7
PD 2,6 4 4 4 4 4 4 4
BD мин. 4 4,5 4,5 4,5 4,5 4,5 4,5 4,5

AD — рекомендуемый момент зажатия, Нм

LD — момент свободного вращения винта, Нм

PD — тестовый момент зажатия, Нм

BD — разрушающий момент, Нм
