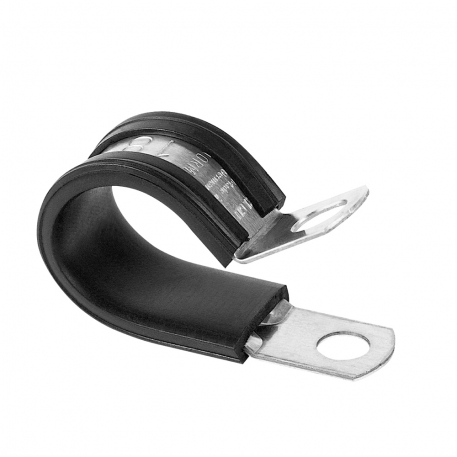

Хомуты для прикрепления трубопроводов в соответствии со стандартом DIN3016.
Хомуты NORMAFIX RS/RSGU/RLGU пригодны для прикрепления трубопроводов, кабелей, кабельных разделок, труб защиты проводов, шлангов и др.
W1 | W2 | W3 | W4 | W5 |
---|---|---|---|---|
X | X* | X* | X |
* По запросу.
Резиновый профиль
Для информации, какой болт применяется для каждого диаметра хомута, см. таблицу с указанием размеров.
Свойства материала | Резиновый профиль EPDM |
Предел прочности при растяжении [Н/мм²] | Мин. 8 |
Относительное удлинение при разрыве [%] | 350 |
Твердость по Шору [А] | 70±5 |
Температура [C] | -40 до +120 C |
Стойкость к погодным факторам/озону | очень хорошая |
Стойкость к старению/УФ | очень хорошая |
Стойкость к топливу | нет |
Стойкость к маслам и пласт. смазкам | нет |
Стойкость к спирту | хорошая |
Стойкость к кислоте | хорошая |
Стойкость к щелочи | хорошая |
Силиконовый профиль по запросу.
Варианты
Стандартный вариант NORMAFIX RS/RSGU (тип 1) поставляется также в круглой (NORMAFIX RS/RSGU тип 0) или в открытой форме (NORMAFIX RS/RSGU тип 2).
Наряду с упомянутыми типами мы предлагаем также специальную серию NORMAFIX RC. Специальная конструкция представляет собой вариант стандартной модели RS/RSGU (тип 1) и оснащена монтажным крепежным элементом. При сжатии обоих концов хомута этот элемент автоматически фиксируется в определенном положении и замыкает хомут (предварительный монтаж на трубопроводных системах).
Диаметры и ширина ленты по запросу.
Недавно к серии NORMAFIX был добавлен новый тип хомута NORMAFIX RLGU, который представляет собой вариант стандартного типа 1. Этот хомут не оснащен опорными шайбами и применяется в тех случаях, в которых имеются только незначительные механические нагрузки, например, для прикрепления кабелей. NORMAFIX RLGU поставляется только для ширины ленты в 12 мм.
Для ознакомления с полной программой поставки см. приложенную таблицу с размерами.
По желанию все хомуты NORMAFIX для прикрепления трубопроводов поставляются также со специальной звукозащитной резиной.
Винт
Поставка осуществляется без винтов и гаек.
Мы рекомендуем:
Для NORMAFIX RSGU — ширина ленты 12 мм, винт М5
Для NORMAFIX RSGU — ширина ленты 15 мм, винт М6
Для NORMAFIX RSGU — ширина ленты 20 мм, винт М8
Для NORMAFIX RSGU — ширина ленты 20 мм, винт М8
Для NORMAFIX RLGU — ширина ленты 12 мм, винт М6
Применение в автомобильной промышленности:
Производственная программа NORMAFIX охватывает хомуты и системы для прикрепления трубопроводов, кабелей, кабельных разделок и шлангов к стенкам, к потолку, а также к кузову автомобиля.
Обзор размеров, ширины ленты и материалов NORMAFIX RSGU/RS
Ширина ленты (мм) | Обозначение | Рабочий диаметр | Упаковочная единица, IK | W1 | W5 | |
мм | дюйм | |||||
12 | RSGU 1.6/12 | 6 | 1/4 | 500 | X | X |
12 | RSGU 1.8/12 | 8 | 5/16 | 500 | X | X |
12 | RSGU 1.10/12 | 10 | 3/8 | 500 | X | X |
12 | RSGU 1.12/12 | 12 | 1/2 | 500 | X | X |
12 | RSGU 1.13/12 | 13 | 1/2 | 500 | X | X |
12 | RSGU 1.14/12 | 14 | 9/16 | 500 | X | X |
12 | RSGU 1.15/12 | 15 | 5/8 | 500 | X | X |
12 | RSGU 1.16/12 | 16 | 5/8 | 500 | X | X |
12 | RSGU 1.18/12 | 18 | 3/4 | 500 | X | X |
12 | RSGU 1.19/12 | 19 | 3/4 | 500 | X | X |
12 | RSGU 1.20/12 | 20 | 13/16 | 500 | X | X |
12 | RSGU 1.21/12 | 21 | 13/16 | 500 | X | X |
12 | RSGU 1.22/12 | 22 | 7/8 | 500 | X | X |
15 | RSGU 1.6/15 | 6 | 1/4 | 500 | X | X |
15 | RSGU 1.8/15 | 8 | 5/16 | 500 | X | X |
15 | RSGU 1.10/15 | 10 | 3/8 | 500 | X | X |
15 | RSGU 1.12/15 | 12 | 1/2 | 500 | X | X |
15 | RSGU 1.13/15 | 13 | 1/2 | 500 | X | X |
15 | RSGU 1.14/15 | 14 | 9/16 | 500 | X | X |
15 | RSGU 1.15/15 | 15 | 5/8 | 500 | X | X |
15 | RSGU 1.16/15 | 16 | 5/8 | 500 | X | X |
15 | RSGU 1.18/15 | 18 | 3/4 | 500 | X | X |
15 | RSGU 1.19/15 | 19 | 3/4 | 500 | X | X |
15 | RSGU 1.20/15 | 20 | 13/16 | 500 | X | X |
15 | RSGU 1.21/15 | 21 | 13/16 | 500 | X | X |
15 | RSGU 1.22/15 | 22 | 7/8 | 500 | X | X |
15 | RSGU 1.23/15 | 23 | 7/8 | 500 | X | X |
15 | RSGU 1.25/15 | 25 | 1 | 500 | X | X |
15 | RSGU 1.26/15 | 26 | 11/16 | 500 | X | X |
15 | RSGU 1.28/15 | 28 | 11/8 | 500 | X | X |
15 | RSGU 1.30/15 | 30 | 13/16 | 500 | X | X |
15 | RSGU 1.32/15 | 32 | 11/4 | 500 | X | X |
15 | RSGU 1.34/15 | 34 | 15/16 | 500 | X | X |
15 | RSGU 1.35/15 | 35 | 13/8 | 500 | X | X |
20 | RSGU 1.10/20 | 10 | 3/8 | 500 | X | X |
20 | RSGU 1.12/20 | 12 | 1/2 | 500 | X | X |
20 | RSGU 1.13/20 | 13 | 1/2 | 500 | X | X |
20 | RSGU 1.14/20 | 14 | 9/16 | 500 | X | X |
20 | RSGU 1.15/20 | 15 | 5/8 | 500 | X | X |
20 | RSGU 1.16/20 | 16 | 5/8 | 500 | X | X |
20 | RSGU 1.18/20 | 18 | 3/4 | 500 | X | X |
20 | RSGU 1.19/20 | 19 | 3/4 | 500 | X | X |
20 | RSGU 1.20/20 | 20 | 13/16 | 500 | X | X |
20 | RSGU 1.22/20 | 22 | 7/8 | 500 | X | X |
20 | RSGU 1.23/20 | 23 | 7/8 | 500 | X | X |
20 | RSGU 1.24/20 | 24 | 15/16 | 250 | X | X |
20 | RSGU 1.25/20 | 25 | 1 | 250 | X | X |
20 | RSGU 1.28/20 | 28 | 11/8 | 250 | X | X |
20 | RSGU 1.30/20 | 30 | 13/16 | 250 | X | X |
20 | RSGU 1.32/20 | 32 | 11/4 | 250 | X | X |
20 | RSGU 1.34/20 | 34 | 15/16 | 250 | X | X |
20 | RSGU 1.35/20 | 35 | 13/8 | 250 | X | X |
20 | RSGU 1.36/20 | 36 | 17/16 | 250 | X | X |
20 | RSGU 1.38/20 | 38 | 11/2 | 250 | X | X |
20 | RSGU 1.40/20 | 40 | 19/16 | 250 | X | X |
